Arquivo flexível de Gerber da placa de circuito do conjunto rígido de FPC e camada de BOM 2 a 12

  • Rigid FPC Assembly Flexible Circuit Board Gerber File And BOM 2 To 12 Layer
  • Rigid FPC Assembly Flexible Circuit Board Gerber File And BOM 2 To 12 Layer
  • Rigid FPC Assembly Flexible Circuit Board Gerber File And BOM 2 To 12 Layer
  • Rigid FPC Assembly Flexible Circuit Board Gerber File And BOM 2 To 12 Layer
  • Rigid FPC Assembly Flexible Circuit Board Gerber File And BOM 2 To 12 Layer
  • Rigid FPC Assembly Flexible Circuit Board Gerber File And BOM 2 To 12 Layer
Lugar de origem Guangdong, China
Marca CRT
Certificação ISO9001/IATF16949/ISO14001/UL/ISO13485
Número do modelo CRT-FPC-029
Quantidade de ordem mínima 10pieces
Preço $8~5/pieces 10-~999 pieces
Detalhes da embalagem Embalagem a vácuo + umidade + cartão de umidade
Tempo de entrega dias 5work
Termos de pagamento T/T, L/C
Habilidade da fonte dias da palavra 100000/pieces/15

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Base Material Polyimide Copper Thickness 2oz
Board Thickness 0.3-5mm Min. Hole Size 0.15mm
Min. Line Width 3.5mm Board Size 510*460mm
Board thickness 0.4-5mm Tamanho dos componentes 210-150mm
Components Max height 25mm Passo mínimo da ligação 0.3 mm
PlaPlacement precisioncement precision ±0.03mm Passo mínimo da bola de BGA 0.4MM
Destacar

Conjunto rígido de FPC

,

Arquivo FPC rígido de Gerber

,

Placa do arquivo FPC de Gerber
Deixe um recado
Descrição de produto

Conjunto rígido de FPC Placa de circuito flexível Gerber Ficheiro e BOM 2 a 12 camadas



Ficheiro Gerber e BOM 2-12 camadas Fpc PCB Impressora Tabela FPC rígida-flexível



POE PCB rígido flexível:
1.Venda a quente PCB rígido flexível, serviço personalizado.
2.Serviço rápido: 1 a 2 dias de tempo de entrega para amostras de PCB
3Serviço de paragem única: impressão de PCB, fornecimento de componentes, serviço de montagem.
4.Assegurança da qualidade: A equipa de engenheiros profissionais fornece testes de função AOI,RAX.
5Apoio à HDI complexa, à produção de PCB flexíveis e rígidos.


Produto acabado:
- Montagem de PCB com montagem de fios e cabos
- Montagem de PCB com carcaças de plástico
- Montagem de PCB com caixa de metal

Todos os produtos são 100% testados e QCed antes do envio





Capacidade de fabrico de FPC:

Precisão de padrão para padrão ±3mil (±0,075mm)
Precisão do padrão para o buraco ±4mil (±0,1mm)
Largura/espaço mínimo da linha 0.045/0.045
Tolerância de gravação ± 20% ((± 0,02 mm)
Tolerância de alinhamento da camada de cobertura ±6mil (±0,1 mm)
Tolerância excessiva do adesivo para prensagem C/L 0.1 mm
Tolerância de alinhamento para S/M termorresistente e S/M UV ± 0,3 mm
Espaço mínimo para S/M para pad, para SMT 0.075mm / 0.1mm
Espaço mínimo para legenda para pad/ para SMT 0.2 mm / 0,2 mm
Espessura do tratamento de superfície para Ni/Au/Sn/OSP 1~6um /0.05~0.76um /4~20um/ 1um
Tamanho mínimo de almofada testada com E 8 x 8 mil
Min Base de cobre 1/3 oz 1/4 oz
Tolerância do diâmetro dos furos ((PTH) ± 0,05 mm
Revestimento em ouro, espessura de Ni ((Dedo de ouro ou outras partes) Revestimento em ouro, espessura de Ni ((Dedo de ouro ou outras partes)
ENIG espessura Ni/Au ((Dedo de ouro ou outras partes) Ni:30-150 u polegada Au:±1 u polegada





Aplicação e desenvolvimento de PCB rígidos flexíveis:
A CRT desenvolve e fabrica PCB rígidos-flexíveis desde 2010 e tornou-se um fabricante de PCB rígidos-flexíveis.industriais, e electrónica de consumo (fones de ouvido, telemóveis, cigarros eletrónicos), podendo também ajudar os clientes no projecto de PCB rígidos-flexíveis,e a CRT tem a capacidade de fabricar PCB variando de placas simples de lado único até quarenta camadas, e prestam serviços de ponta-chave, incluindo fabricação, montagem, aprovisionamento de componentes e testes de funções de PCB.

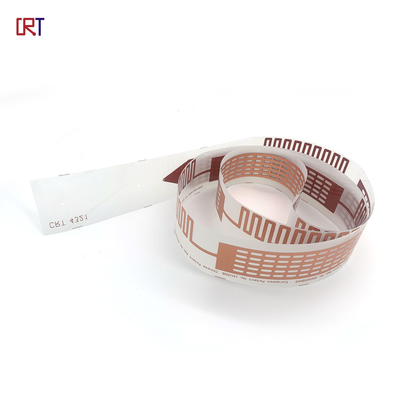

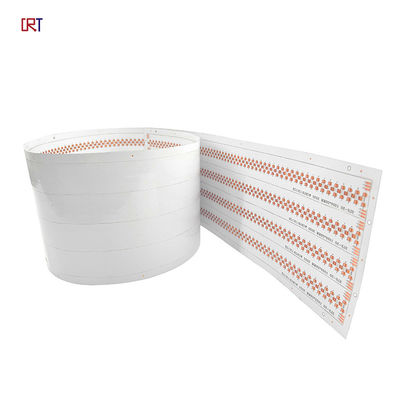

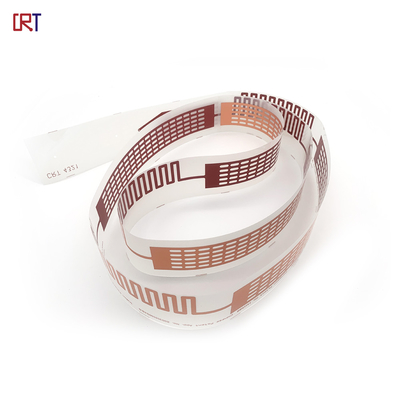

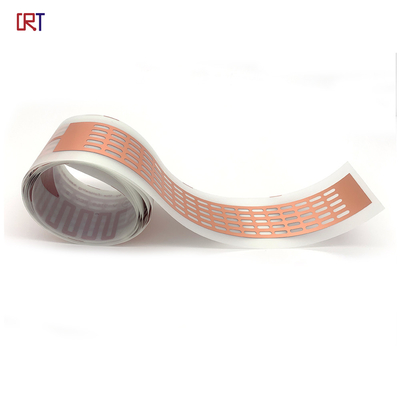

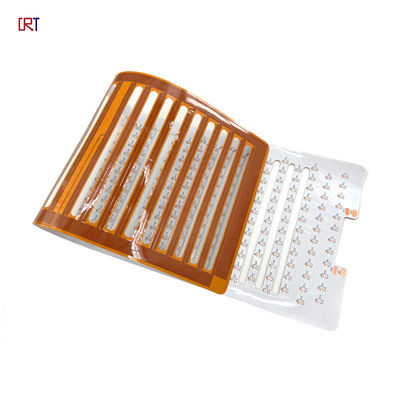

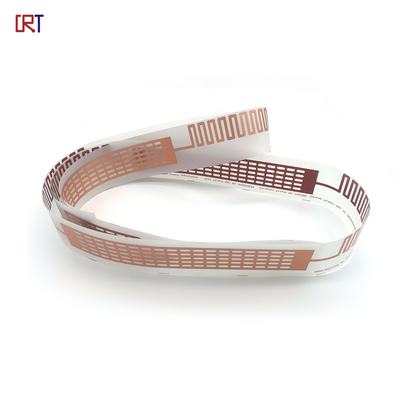

Imagem do produto:
Arquivo flexível de Gerber da placa de circuito do conjunto rígido de FPC e camada de BOM 2 a 12 0

Perguntas frequentes:
1- Que serviço tem?
Oferecemos soluções chave em mãos que incluem R & D, fabricação de PCB, SMT, injeção de plástico e metais, montagem final, teste e outros serviços de adição de valor.

2Quais são os principais produtos dos seus serviços de PCB/PCBA?
As indústrias médica, automotiva, energética, de instrumentação e de electrónica de consumo são os principais clientes dos nossos serviços de PCB/PCBA.

3Qual é a sua política de inspecção e como controla a qualidade?Teste de sonda voadora/teste-E/AOI ((Inspecção óptica automática) /inspecção por raios-X/FAI ((Inspecção do primeiro artigo))...

4Podemos verificar a qualidade durante a produção?
Sim, somos abertos e transparentes sobre cada processo de produção.
