equipamento de teste flexível 0.25mm rígido de matérias têxteis das telas da placa de circuito de 0.05mm
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | CRT |
| Certificação | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| Número do modelo | CRT-FPC-031 |
| Quantidade de ordem mínima | 10pieces |
| Preço | $5-15/pieces 10-999 pieces |
| Detalhes da embalagem | Embalagem a vácuo + umidade + cartão de umidade |
| Tempo de entrega | 5 |
| Termos de pagamento | T/T, L/C |
| Habilidade da fonte | dias da palavra 100000/pieces/15 |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Camada | 1-16L | Lugar de origem | Guangdong, China |
|---|---|---|---|
| Espessura de cobre | 1/4, 1/3, 2/3, 1/2, 1 onça | Espessura da placa | 0.05mm - 0.25mm |
| Tamanho mínimo do furo | 0.05mm | Linha largura mínima | 0.05mm |
| Entrelinha mínimo | 0.05mm | Torcer e dobrar | ≤ 0,75%, Mín: 0,5% |
| Escala do TG | 130 - ℃ 215 | ||
| Destacar | placa de circuito flexível rígida de 0.25mm,placa de circuito flexível rígida de 0.05mm,0.25mm Flex Printed Circuit Boards rígido |
||
Descrição de produto
equipamento de teste flexível 0.25mm rígido de matérias têxteis das telas da placa de circuito de 0.05mm
Telas, matérias têxteis, equipamento de teste para os circuitos impressos Rígido-flexíveis e flexíveis (FPC)
Um serviço do OEM da parada:
Se for necessário, nós podemos fonte, organizar e controlar todos os aspectos do projeto do PWB assegurar seu produto encontram todos os padrões exigidos e são aperfeiçoados inteiramente para a fabricação fácil e eficaz na redução de custos.
Meios bem-desenvolvidas De um PWB:
- Uma redução em problemas da produção
- Controle melhorado da qualidade
- Custos reduzidos
- Épocas de fabricação reduzidas
Nós trabalhamos para fornecer nossos clientes as quantidades pequenas e grandes de placas de circuito impresso competitivamente fixadas o preço.
Capablity da fabricação de FPC:
| Espessura de cobre da laminação | 1/3 ~ 1oz |
| Tickness da placa do produto | 0,036 ~ 2.5mm |
| precisão do Auto-corte | 0.075mm/6.5mm/±0.025mm |
| Por cento mínimos para o comprimento e a largura do entalhe do CNC | 2:01: 00 |
| prolongamento máximo (diâmetro da espessura/furo) | 8:01 |
| Homogeneidade de chapear a NC | ≥90% |
| Precisão do teste padrão a modelar | ±3mil (±0.075mm) |
| Precisão do teste padrão a furar | ±4mil (±0.1mm) |
| Linha largura mínima/espaço | 0,045 /0.045 |
| Gravando a tolerância | ±20% (±0.02mm) |
| Tolerância do alinhamento da camada da tampa | ±6mil (±0.1 milímetro) |
| Tolerância adesiva excessiva para pressionar C/L | 0.1mm |
| Tolerância do alinhamento para S/M termofixo e S/M UV | ±0.3mm |
| Ponte mínima de S/M | 0.1mm |
| Espaço mínimo para que S/M acolchoe, a SMT | 0.075mm/0. 1mm |
| Espaço mínimo para que a legenda acolchoe a SMT | 0.2mm/0.2mm |
| Espessura do tratamento de superfície para Ni/Au/Sn/OSP | 1~6um /0.05 ~0.76um /4 ~20um/1um |
| O e mínimo do tamanho testou a almofada | 8 X 8mil |
| Espaço mínimo entre almofadas testadas | 8mil |
| Tolerância mínima da dimensão do esboço (fora da borda a circuitar) | ±0.1mm |
| Tolerância mínima da dimensão do esboço | ±0.1mm |
| Raio de canto mínimo de R do esboço (canto enfaixado interno) | 0.2mm |
| Dedo dourado do espaço mínimo a esboçar | 0.075mm |
Aplicação e desenvolvimento do PWB flexível rígido:
O CRT foi desenvolvendo e de fabricação o PWB do Rígido-cabo flexível desde 2010 e transformou-se um fabricante do PWB do Rígido-cabo flexível. Presentemente, o CRT pode amadurecer o PWB de fabricação do Rígido-cabo flexível usado nos automóveis, médico, industrial, e nos produtos eletrónicos de consumo (fones de ouvido, telefones celulares, e-cigarros), e pode igualmente ajudar a clientes no projeto do PWB do Rígido-cabo flexível, e o CRT tem a capacidade de fabricar o PWB que varia das únicas placas tomadas partido básicas até quarenta camadas, e proporciona os serviços turnkey de uma parada, incluindo a fabricação do PWB, o conjunto, a fonte dos componentes e os testes de função.

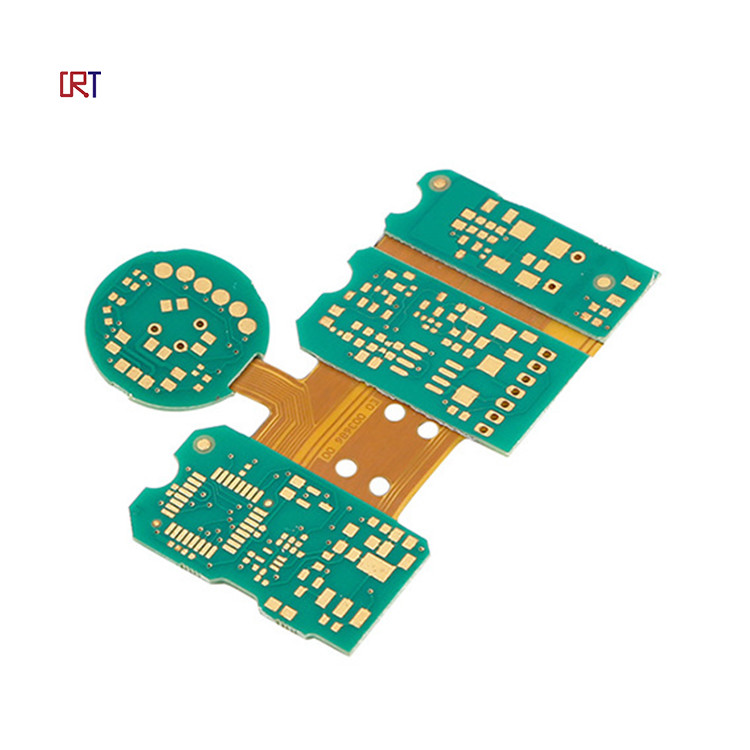

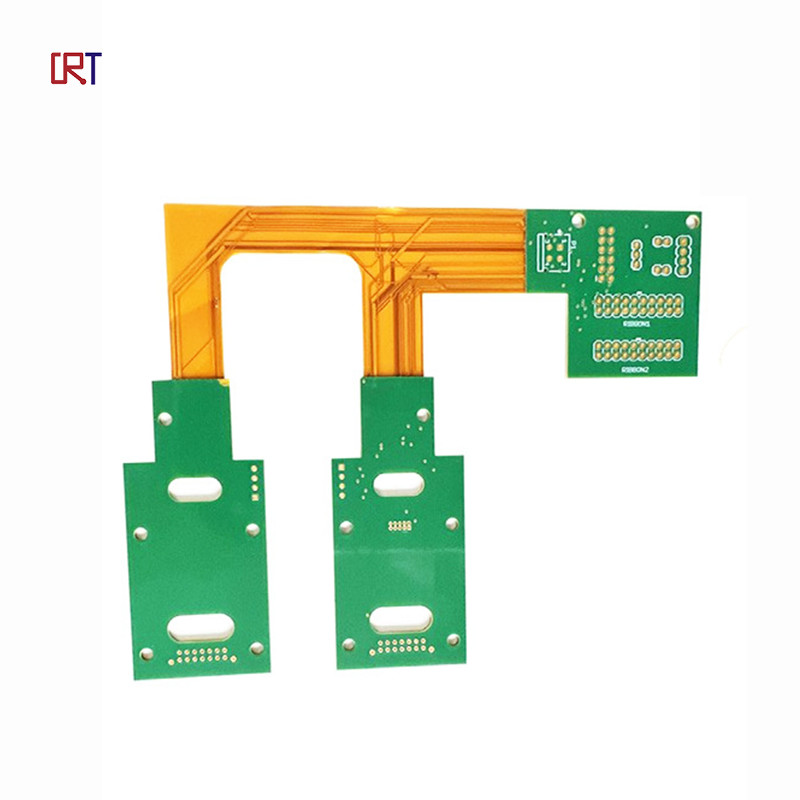

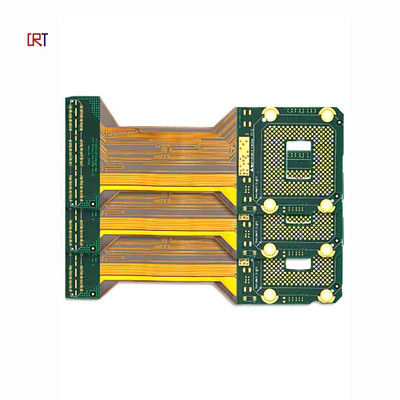

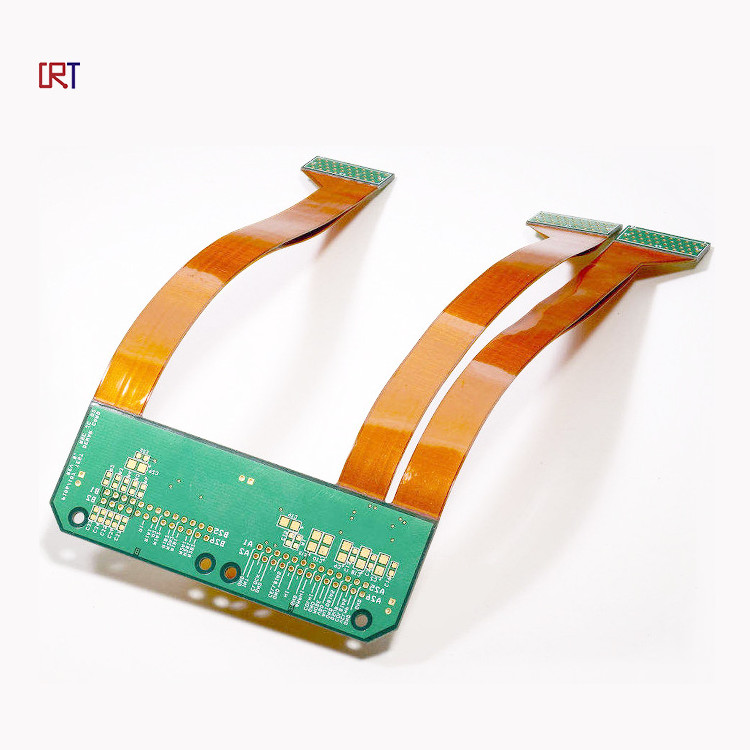

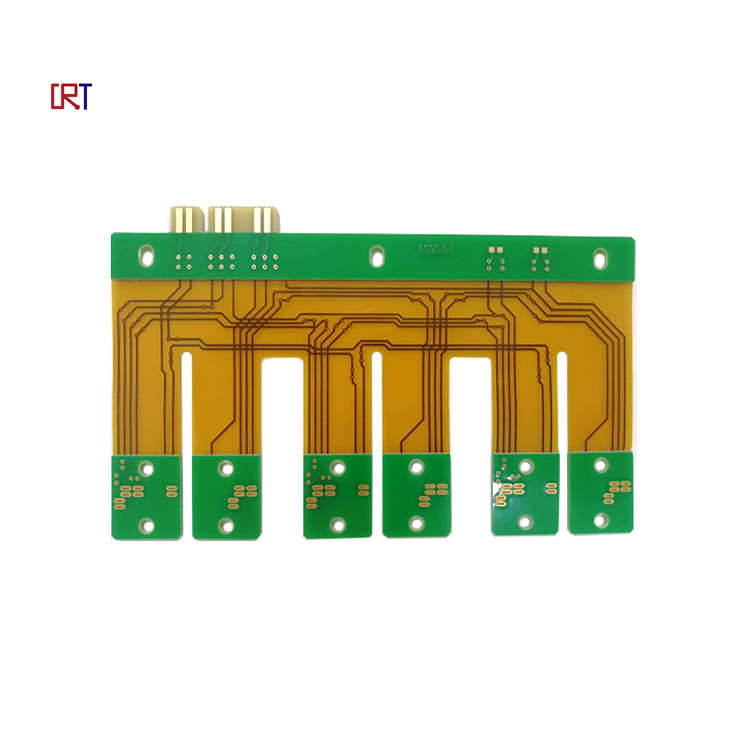

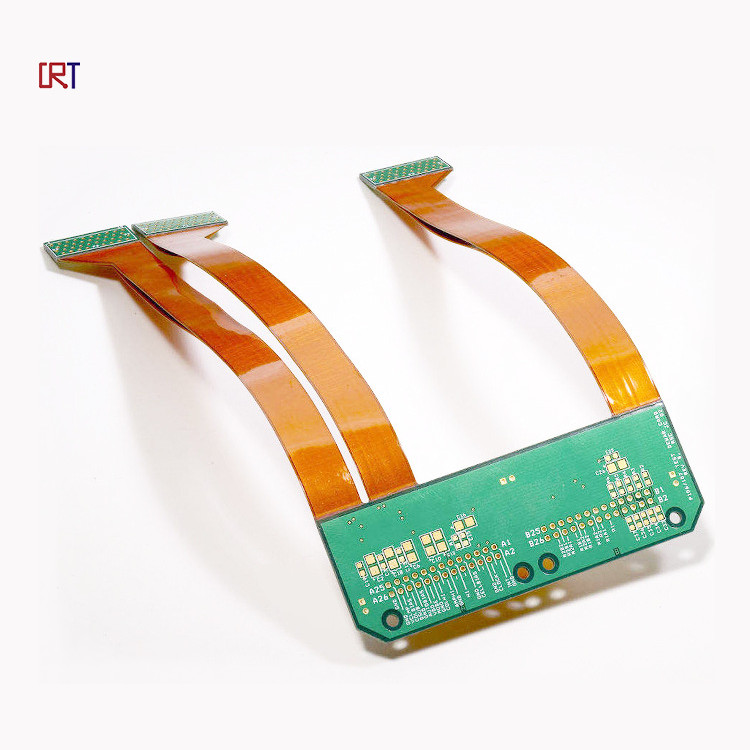

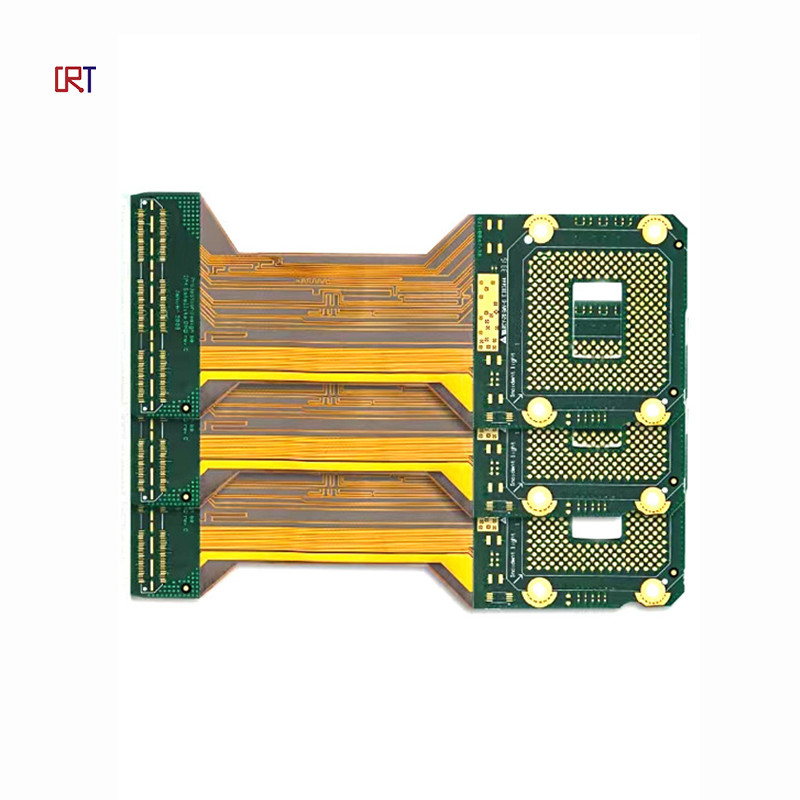

Imagem do produto:
FAQ:
o serviço 1.What você tem?
Nós oferecemos as soluções turnkey que incluem a fabricação do RD, do PWB, o SMT, a injeção plástica & os metais, final que monta, testar e o outro valor que adiciona serviços.
2. Que são os produtos principais de seus serviços de PCB/PCBA?
As indústrias médicas, automotivos, da energia, da instrumentação e de produtos eletrónicos de consumo são os clientes principais para nossos serviços de PCB/PCBA.
3. Que tipo do serviço você oferece?
Nós centramo-nos principalmente sobre o serviço da fonte de PCB+Assembly+Components. Adicionalmente, nós podemos igualmente fornecer a programação, testes, cabos, serviço do conjunto do cerco.
Nós centramo-nos principalmente sobre o serviço da fonte de PCB+Assembly+Components. Adicionalmente, nós podemos igualmente fornecer a programação, testes, cabos, serviço do conjunto do cerco.
4. Que formatos de arquivo você aceita para o PWB e o conjunto?
Gerber, CAM auto CAD DXF, formatos de DWG.
