Protótipo da eletrônica do conjunto da placa de circuito impresso Multilayer de SMT
| Lugar de origem | CHINA |
|---|---|
| Marca | CRT |
| Certificação | ISO9001/ISO14001/IATF16949 |
| Número do modelo | CRT-PPA-011 |
| Quantidade de ordem mínima | 1 parte |
| Preço | USD 1.32 ~ USD2.12/piece |
| Detalhes da embalagem | Caixa do vácuo package+Carton |
| Tempo de entrega | 5-8 dias de trabalho |
| Termos de pagamento | T/T |
| Habilidade da fonte | 50000 PCes/mês |
| Tamanho máximo do PWB | 550x450mm | Tamanho mínimo do PWB | 30x30mm |
|---|---|---|---|
| Espessura mínima do PWB | 0.2mm | Serviço feito sob encomenda | Disponível |
| BGA mínimo | 0.2mm | Aplicação | Personalizado |
| Destacar | Placa de circuito impresso multilayer de SMT,SMT imprimiu o conjunto da placa de circuito,conjunto do PWB SMT de 0.2mm |
||
Protótipo da eletrônica do conjunto da placa de circuito impresso Multilayer de SMT
Conjunto feito sob encomenda do PWB da placa de circuito impresso Multilayer da eletrônica do protótipo do ODM SMT do OEM
Sobre E.U.:
- Serviço rápido e de uma parada
- Aceite o projeto, clone, OEM, serviço do ODM
- PCB+Components+PCBA
- RoHS/ISO9001/TS16949/ISO14001/ISO13485
- Citações rápidas, normalmente dentro de 4 horas
Especificação:
|
|||||||||||||||||||||||||||||||
Aplicação do PWB:
- IOT
- Industrial
- Diodo emissor de luz
- Smart Home do AI
- Instrumento de medição
- Consumidor Electornics
- Médico
- Automotivo
![]()

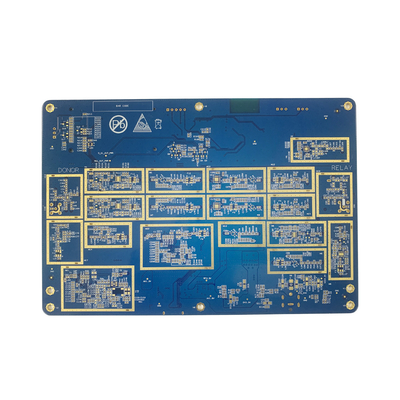

Imagem do produto:
